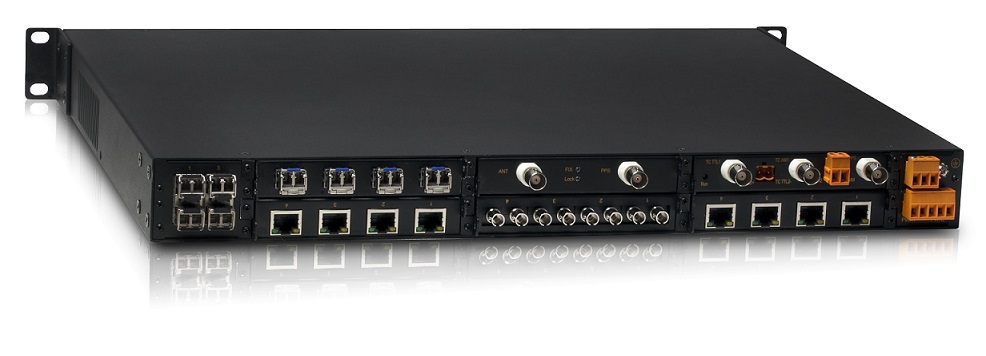

SICOM3028GPT
?
28端口二/三層網管型機架式模組化交換機
?
產品簡介
? ? ? ? SICOM3028GPT是Kyland開發的智能模組化平臺，該平臺是整合時鐘同步、全千兆、二層/三層功能的一體化解決方案，專門針對EMC性能要求嚴格的工業通信系統需求設計。SICOM3028GPT最大支持28個光電可選千兆接口，滿 足IEC61850-3、IEEE1613標準，獲得國家電網A類認證證書。?? SICOM3028GPT為19英寸1U機架式設備，支持1個1U槽位和6個0.5U槽位，模塊現場可更換，使用非常靈活。SICOM3028GPT可提供基于硬件時間戳的IEEE1588v2和同步以太網協議，支持BC、P2P TC、E2E TC時鐘模式，達到100ns對時精度，支持Power Profile和Telecom Profile，并能夠通過擴展時鐘服務器模塊，提供主時鐘功能；通過擴展HSR/PRP模塊，提供零丟包冗余方案。SICOM3028GPT支持端口、VLAN、組播、QoS、快速冗余環等豐富的二層軟件特性以及VRRP、RIP、OSFP、IGMP、PIM等三層功能，并支持Console、Telnet、Web多種管理方式以及基于SNMP的網管軟件。該產品目前已經廣泛應用在電力、軌道交通、石油化工及其他對EMC性能有嚴酷要求的工業通信系統中。
?
關鍵特性
? ? ? ? 靈活的模組化設計,擴展方便,最大支持28個光電可選千兆接口支持DT-Ring,DRP協議族及MSTP,VRRP等多種冗余組網機制支持RIP,OSPF等多種三層路由協議
? ? ? ? 支持IEEE1588v2,同步精度可達±100ns,支持ITU-T.G.8261/G.8262同步以太網,同步精度可達±50ns可擴展時鐘服務器模塊、HSR/PRP模塊
? ? ? ? 支持IEC61850 MMS建模管理支持線纜故障檢測功能
符合IEC61850-3和IEEE1613
? ? ? ? KEMA,CE,FCC,EN50155/50121,UL61010,NEMA-TS2
?
機械尺寸
?
訂購信息
主機推薦型號
| 主機型號 | 型號說明 |
|---|---|
| SICOM3028GPT-L3G-MB-HV-HV | SICOM3028GPT三層28G全千兆主機，100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC)，冗余電源 |
| SICOM3028GPT-L3F-MB-HV-HV | SICOM3028GPT三層24+4G千兆主機，100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC)，冗余電源 |
| SICOM3028GPT-L3GT-MB-HV-HV | SICOM3028GPT三層28G全千兆支持時鐘同步功能主機，100-240VAC,50/60Hz；110-220VDC(85-264VAC/77-300VDC)，冗余電源 |
| SICOM3028GPT-L3GT-MB-L3-L3 | SICOM3028GPT三層28G全千兆支持時鐘同步功能主機，24VDC(18-36VDC)，冗余電源 |
| SICOM3028GPT-L2G-MB-HV-HV | SICOM3028GPT二層28G全千兆主機，100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC)，冗余電源 |
| SICOM3028GPT-L2F-MB-HV-HV | SICOM3028GPT二層24+4G千兆主機，100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC)，冗余電源 |
| SICOM3028GPT-L2GT-MB-HV-HV | SICOM3028GPT二層28G全千兆支持時鐘同步功能主機，100-240VAC,50/60Hz；110-220VDC(85-264VAC/77-300VDC)，冗余電源 |
?
以太網交換模塊推薦型號
| 型號（Slot1:擴展槽1適用） | 型號說明 |
|---|---|
| SM6.6-4GE-1U | 4×10/100/1000Base-T(X)電口,1U |
| SM6.6-4GX-DDM-1U | 4×1000Base-X, 10/100/1000Base-T(X) SFP接口,支持DDM功能,1U |
| 型號（Slot2-Slot7:擴展槽2-7適用） | 型號說明 |
|---|---|
| SM6.6-4GE-0.5U | 4×10/100/1000Base-T(X)電口,0.5U |
| SM6.6-4GX-DDM-0.5U | 4×1000Base-X,100Base-FX,10/100/1000Base-T(X) SFP接口,支持DDM功能,0.5U |
| SM6.6-4SFP-DDM-0.5U | 4×100Base-X SFP接口,支持DDM功能,0.5U |
| SM6.6-4M-SC05-0.5U | 4×100Base-FX,多模光口,SC接頭,多模,1310nm,5km,0.5U |
| SM6.6-4S-SC40-0.5U | 4×100Base-FX,單模光口,SC接頭,單模,1310nm,40km,0.5U |
| SM6.6-4T-0.5U | 4×10/100Base-T(X)電口,0.5U |
?
功能模塊推薦型號
| 型號（Slot2-Slot7:擴展槽2-7適用） | 型號說明 |
|---|---|
| SM6.6-HSR/PRP-GX-0.5U | RedBox模塊，支持HSR/PRP零丟包冗余功能，2個1000Base-X，100Base-FX SFP接口 |
| SM6.6-TimeServer- ST850-1U-S1 | 時鐘服務器模塊，1路衛星輸入，BNC接口；1路TTL信號輸出，BNC接口；1路RS485信號輸出，接線端子；1路光信號輸入；1路光信號輸出；光信號輸入/輸出為多模ST接口，850nm；1個千兆光電復用以太網接口；1個Console口。支持Web，SNMP。占用上下相鄰2個0.5U槽位 |
?
主機模塊適配表
| SICOM3028GPT | ||||||
|---|---|---|---|---|---|---|
| L2GT | L2G | L2F | L3GT | L3G | L3F | |
| SM6.6-4GX-DDM-1U | ● | ● | ||||
| SM6.6-4GE-1U | ● | ● | ||||
| SM6.6-4GX-DDM-0.5U | ||||||
| SM6.6-4GE-0.5U | ||||||
| SM6.6-4M-SC05-0.5U | ● | ● | ||||
| SM6.6-4S-SC40-0.5U | ● | ● | ||||
| SM6.6-4T-0.5U | ● | ● | ||||
| SM6.6-4SFP-DDM-0.5U | ● | ● | ||||
| SM6.6-HSR/PRP-GX-0.5U | ● | ● | ||||
| SM6.6-TimeServer-ST850-1U-S1 | ||||||
?
選購配件
| 配件 | 配件說明 |
|---|---|
| 千兆SFP模塊 | 參考工業級千兆SFP模塊選購表 |
| 百兆SFP模塊 | 參考工業級百兆SFP模塊選購表 |
| RJ45防塵罩 | 單口RJ45防塵罩，型號：DT-FCZ-RJ45-01 |
| 1U盲板 | 適用于Slot1，編碼：109019127 |
| 0.5U盲板 | 適用于Slot2~Slot7，編碼：109019126 |
| USB串口線 | Mini USB to USB，2米，型號：DT-XL-Mini USB-USB-2m |
| RJ45串口線 | RJ45/DB9，2米，編碼：111030019 |
| 電源線 | 3相電源線，3米，編碼：111020004 |
| 電源端子 | 5芯5.08毫米間距電源端子，編碼：107010505 |
| 告警端子 | 3芯5.08毫米間距告警端子，編碼：107010520 |
| 掛耳 | 單個安裝掛耳，編碼：109999037 |
| 低損耗射頻同軸電纜轉接器 | BNC母頭-TNC母頭，型號：DT-ZJQ-BNC-TNC-01 |
| 低損耗射頻同軸電纜 | TNC公頭-BNC公頭，20米，型號：DT-XL-LMR400-TNC-BNC-20m |
| 低損耗射頻同軸電纜 | TNC公頭-BNC公頭，2米，型號：DT-XL-LMR400-TNC-BNC-2m |
| GPS天線 | 5V直流供電，帶有1個TNC母頭，型號：DT-GPS-ANT-01 |
| 浪涌保護裝置 | TNC公頭-TNC母頭，安裝在GPS天線的同軸線纜內，型號：DT-SP-01 |
